Industrijski mobilni Wi-Fi usmerjevalnik IR04 je zasnovan za zanesljivo omrežno povezljivost v zahtevnih in neugodnih okoljih, kot so vozila v gibanju, proizvodni obrati, pomorstvo, naftna in plinska industrija ter rudarstvo.
Omogoča 4G LTE povezavo, dvojno SIM redundanco, podporo za serijske vmesnike (RS232/RS422/RS485) in obsežne digitalne IO, napredno napajanje z zaznavanjem kontakta (ignition sensing) ter industrijsko stopnjo EMC zaščite nivoja 4. Primeren je za M2M, IoT in mobilne industrijske aplikacije, kjer sta zanesljivost in robustnost ključnega pomena.
Tehnične specifikacije
Model in različica
– Model: IR04
– Različica: 1.0
Procesor
– CPU: 580 MHz, enojedrni, MIPS24KEC
Pomnilnik in shramba
– Flash / ROM: 16 MB (128 Mbit) NOR
– RAM: 128 MB (1 Gbit) DDR2
Mobilno omrežje
– Standard: 4G LTE Cat. 4
– Mobilne antene: 2× snemljivi
– Priključek anten: SMA (ženski)
– SIM: 2× mini-SIM (2FF)
– Različice: EU, US, ME, LA
Mobilne lastnosti
– Področje uporabe: Evropa, Bližnji vzhod, Afrika, JV Azija, Avstralija, Nova Zelandija
– Hitrost prenosa (DL): 150 Mb/s (LTE-FDD); 130 Mb/s (LTE-TDD)
– Hitrost oddajanja (UL): 50 Mb/s (LTE-FDD); 30 Mb/s (LTE-TDD)
– Napredno: DL 2×2 MIMO
– Pasovi:
– LTE-FDD: B1 / 3 / 5 / 7 / 8 / 20 / 28
– LTE-TDD: B38 / 40 / 41
– WCDMA: B1 / 5 / 8
Brezžično omrežje (Wi-Fi)
– Frekvenca: 2,4 GHz
– Hitrost: do 300 Mb/s
– Tokovi: 2T2R (2×2 MIMO)
– Wi-Fi antene: 2× snemljivi
– Priključek antene: RP-SMA (ženski)
– Ojačevalniki: 2× notranji
Doseg
– Največji doseg: do 130 m (odprt prostor)
– Preboj sten: 1× lesena stena (< 10 cm); 1× betonska stena (< 10 cm)

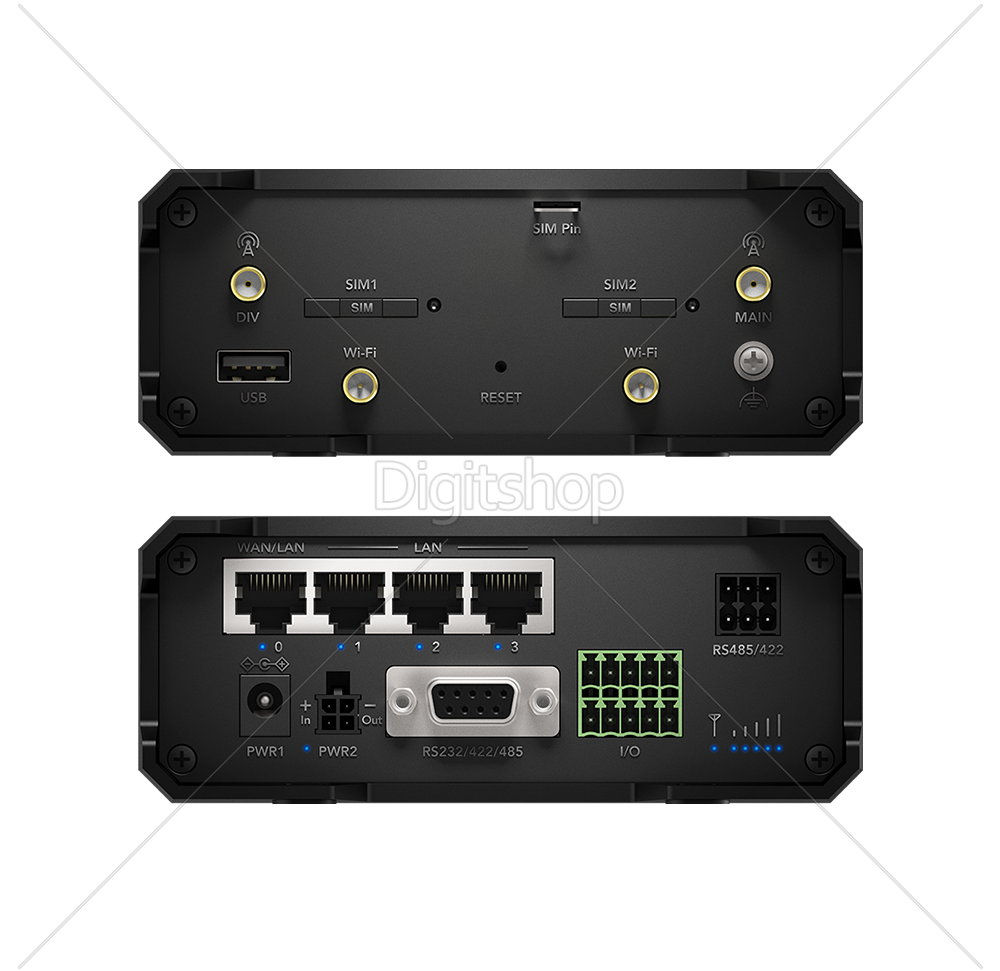

Vmesniki
– Ethernet: 4× RJ45 (10/100 Mb/s); 1× nastavljiv WAN/LAN, ostali LAN
– USB: 1× USB 2.0
– Industrijski priključki: 1× DB9; 1× 6-PIN; 1× 10-PIN
Podprti protokoli
– DB9: RS232, RS422, RS485
– 6-PIN: RS485, RS422
Digitalni IO
– 1× digitalni suhi vhod
– 1× digitalni galvansko ločen vhod
– 1× digitalni izhod (open collector)
– 1× relejni izhod (NO)
– 1× analogni vhod (ADC, 0–24 V ali 4–20 mA)
– Dodatno: zaznavanje kontakta (Ignition Sensing) na 4-PIN napajalnem priključku
Gumbi in indikatorji
– Gumb: Reset
– LED indikatorji: Napajanje; Mobilno omrežje; Jakost mobilnega signala
– Povezava / aktivnost Ethernet priključkov
Napajanje
– Načini napajanja: DC; PoE IEEE 802.3af / 802.3at; Pasivni PoE
– Opomba:
– Priključek WAN/LAN podpira PoE IEEE 802.3af / 802.3at
– LAN priključki podpirajo pasivni PoE
– Napajalni vhodi:
– DC: 11–57 V ⎓ 1 A
– 4-PIN DC: 11–57 V ⎓
– Pasivni PoE: 24–57 V ⎓
– PoE: IEEE 802.3af / 802.3at
Napajalnik (priložen): Vhod: 100–240 V ~ 50/60 Hz; Izhod: 12 V ⎓ 1 A
Poraba energije: Največja poraba: 9,6 W; Poraba v mirovanju: 2,8 W
Zanesljivost in zaščita
– EMC zaščita: IEC/EN 61000 (nivo 4–5)
– Zaščita napajanja:
– zaščita pred napačno polariteto
– zaščita pred prenapetostjo
– zaščita pred sunki
– Mehanska odpornost:
– udarci in vibracije: IEC/EN 61373
– prosti padec: IEC/EN 60068-2-32
Okoljski pogoji
– Delovna temperatura: −40 °C do 75 °C
– Temperatura shranjevanja: −40 °C do 75 °C
– Vlažnost: 5 % do 95 % (brez kondenzacije)
– Razred zaščite ohišja: IP30
Certifikati
– CE
– FCC
Mehanske lastnosti
– Material ohišja: aluminijeva zlitina
– Dimenzije naprave: 129 × 114 × 50,6 mm
– Teža: 462 g
– Način montaže:
– stenska montaža
– DIN-letev
Vsebina pakiranja
– Usmerjevalnik IR04
– Napajalnik
– Snemljivi Wi-Fi anteni
– Snemljivi mobilni anteni
– 6-PIN konektor
– 10-PIN konektor
– 4-PIN konektor
– Ethernet kabel
– Komplet SIM adapterjev
– Montažni komplet
– Navodila za namestitev
